ИИ-агент в КОМПАС-3D: простои смен и брак на производстве

Производственная компания проектировала в КОМПАС-3D больше десяти лет: трёхмерные модели, чертежи, спецификации и исполнения жили в системе, конструкторы выпускали комплекты в одном формате, а прошлые версии оставались в архиве. Но дальше начинался ручной участок. Конструктор выгружал комплект в папку на общем диске, мастер смены забирал его оттуда, технолог сверял спецификацию с заказом глазами, а кладовщик искал, какая деталь из какой версии. Система отвечала за то, как изделие устроено, и не отвечала за то, что именно уйдёт в цех в первую смену.

Разрыв между системой и цехом стоит денег, и не только в часах инженеров. По отчёту Siemens «The True Cost of Downtime 2024», незапланированные простои забирают у 500 крупнейших компаний мира 11% выручки — это около 1,4 трлн долларов в год, а средний крупный завод теряет порядка 253 млн долларов ежегодно. В автомобильной промышленности час простоя стоит 2,3 млн долларов. На заводе с 380 сотрудниками суммы другие, но механика та же: линия стоит, смена ждёт, заказ сдвигается.

Дальше разбираем, что именно в КОМПАС-3D уже есть, где заканчиваются возможности системы, какой участок между чертежом и сменой съедает время, что поверх системы делает ИИ-агент — и как считается эффект в часах и рублях.

Коротко

КОМПАС-3D хранит модель, чертёж и спецификацию изделия, но не управляет сменой: комплект для цеха собирается вручную, и ошибка версии видна уже на сборке. ИИ-агент поверх системы сверяет состав, версии и задание смены, находит расхождения до запуска партии и возвращает результат в ту же систему. Люди подтверждают изменения и несут ответственность за конструкцию.

Содержание

• Что такое КОМПАС-3D и какие процессы в нём живут
• Что съедает время между чертежом и сменой
• Что делает ИИ-агент поверх КОМПАС-3D
• Какие риски это снимает
• Сколько часов это возвращает
• Что остаётся за человеком
• Как это выглядит на практике
• Как внедрить поэтапно

Что такое КОМПАС-3D и какие процессы в нём живут

КОМПАС-3D — российская система трёхмерного проектирования на собственном математическом ядре. По данным разработчика, с решениями АСКОН работают 17 500 предприятий-пользователей: для машиностроения это фактически отраслевой стандарт, а не экзотика. Внутри системы живёт вся инженерная фактура изделия, и именно из неё потом собирается производственное задание.

Модель, чертёж и спецификация

Трёхмерная модель — первичный документ. Из неё выпускаются рабочие чертежи, изометрии, сборочные виды, а спецификация описывает состав: какие детали, из какого материала, в каком количестве, какие покупные изделия. Для цеха это означает, что каждая позиция задания смене должна быть прослеживаема до конкретной модели и конкретного исполнения. Если связь теряется, деталь делают «по похожему чертежу» — и это первая причина брака, которая никак не связана с квалификацией станочника.

Версии, исполнения и изменения

Одно изделие почти никогда не живёт в одном варианте. Есть исполнения под разных заказчиков, есть замены материалов, есть извещения об изменениях, которые выходят после начала серии. У каждой правки есть дата, автор и основание — и именно эта история определяет, какую редакцию можно запускать в производство. В КОМПАС-3D и связке с ЛОЦМАН:PLM эта история хранится, но в цех она попадает не автоматически: между архивом и станком стоит человек, который выгружает файлы и объясняет смене, что изменилось.

Передача в технологию и производство

Дальше начинается технологическая подготовка: маршрут обработки, заготовки, управляющие программы для станков с ЧПУ (числовым программным управлением), нормирование. Технолог получает модель и спецификацию, проверяет технологичность, выпускает карты. На этом шаге чаще всего и выясняется, что в комплекте нет одной позиции, что материал заменён без отметки в спецификации или что чертёж детали не соответствует последней модели.

Где заканчиваются возможности системы

КОМПАС-3D — среда проектирования, а не система управления производством. Она не знает, что происходит в смене, сколько деталей фактически сделано, где стоит линия и почему мастер остановил участок. Факт производства, причины простоев и результаты контроля живут в других контурах — в «1С:MES» (MES, Manufacturing Execution System — система управления производственными заданиями) или в «1С:ERP Управление предприятием» (ERP, Enterprise Resource Planning — управление ресурсами предприятия). Между этими контурами и находится участок, который в большинстве компаний закрыт вручную, — и именно там появляется ИИ-агент.

Что съедает время между чертежом и сменой

Процесс выглядит безобидно, пока не пройти его по шагам и не посчитать, сколько раз в нём человек ищет, сверяет и переспрашивает. Типовой маршрут комплекта на заводе среднего размера:

1. Конструктор закрывает комплект и выгружает файлы в папку — модель, чертежи, спецификацию, иногда PDF отдельно.
2. Технолог проверяет, все ли позиции спецификации обеспечены чертежами и есть ли маршрут обработки.
3. Мастер смены получает комплект и вручную сопоставляет его с заданием: какие позиции делать сегодня, какие материалы есть на складе.
4. Кладовщик ищет остатки и подтверждает, что материал соответствует указанному в спецификации.
5. Перед запуском партии кто-то сверяет версию: не вышло ли извещение об изменении после того, как комплект попал в цех.
6. После первой партии ОТК фиксирует отклонения, и часть из них оказывается не браком станка, а несоответствием документации.

Каждый шаг по отдельности занимает минуты. Вместе они дают то, что в отчётах выглядит как «организационные потери»: смена стоит в ожидании уточнения, технолог ищет нужную редакцию, мастер звонит конструктору. По данным Банка России (Мониторинг предприятий, сентябрь 2026 года), загрузка производственных мощностей во II квартале 2026 года составила 76,9% против 77,6% кварталом ранее — то есть почти четверть мощности не загружена. Часть этой незагрузки — не отсутствие заказов, а ожидание: материала, оснастки, решения, документа.

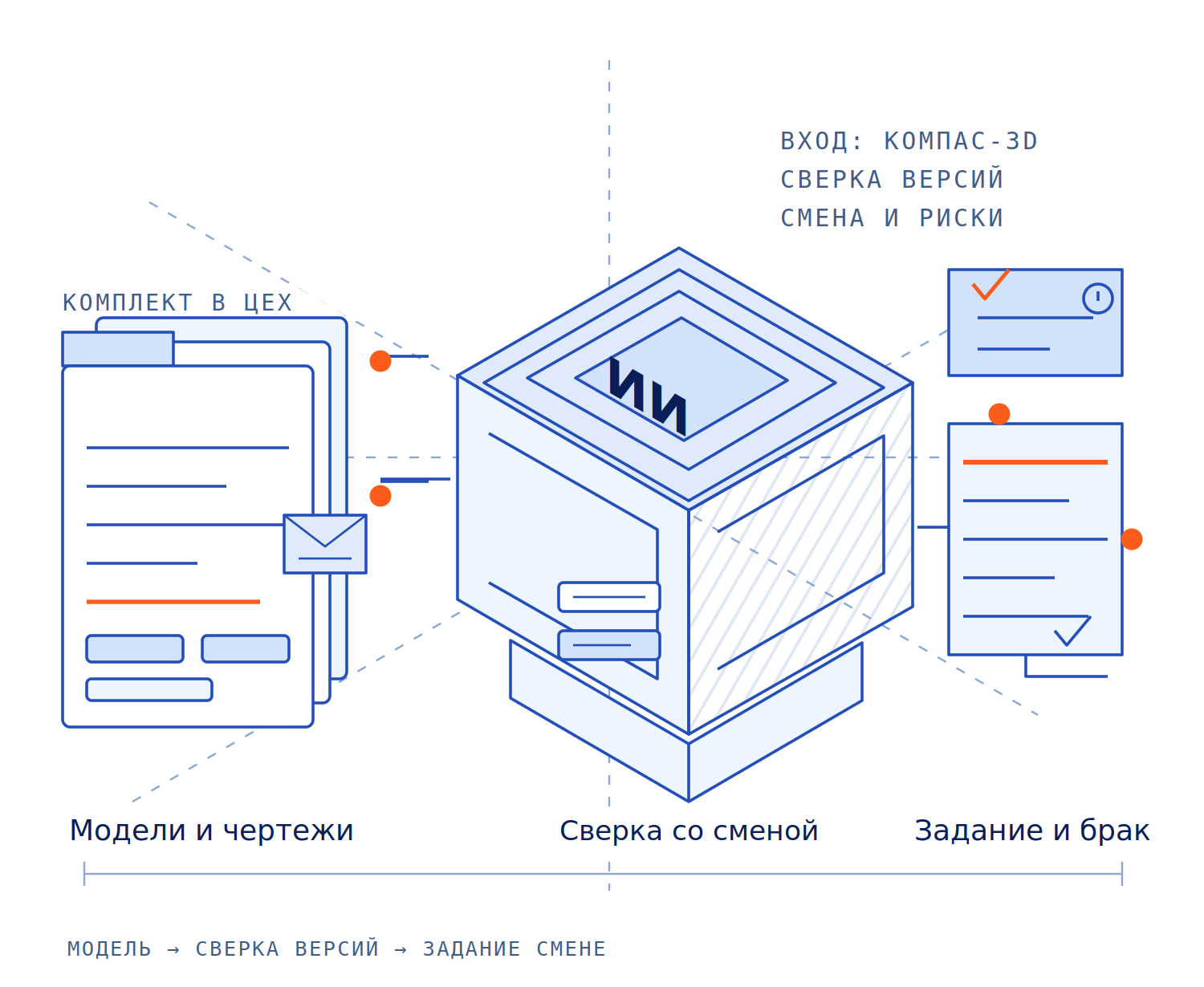

Что делает ИИ-агент поверх КОМПАС-3D

ИИ-агент — программа, которая по заданному правилу сама читает документы и выполняет шаги. В этом контуре он не рисует и не проектирует: он читает то, что выпустили конструктор и технолог, сопоставляет с заказом и заданием смены и возвращает людям список расхождений. Конкретно — семь действий:

1. Читает комплект. Модель, чертежи, спецификацию, извещения об изменениях и задание смене — в том виде, в каком они лежат в системе и в выгрузках.
2. Сверяет состав. Каждая позиция задания должна иметь чертёж, материал и количество; каждая позиция спецификации — попадать в задание или быть явно отложенной.
3. Проверяет версии. Сравнивает редакцию, по которой собирается комплект, с последней выпущенной: если после запуска вышло извещение, агент помечает позиции, которые уже нельзя делать по старому чертежу.
4. Сопоставляет с заказом. Проверяет, что исполнение в задании соответствует тому, что заказано: комплектация, материал, покрытие, допуски.
5. Собирает чек-лист смены. Отдаёт мастеру короткий список: что делать, по какой редакции, что проверить на первой детали и какие позиции под вопросом.
6. Пишет журнал. Каждое найденное расхождение фиксируется как «сигнал → владелец → действие → результат»: кто получил, что решил, чем закончилось.
7. Возвращает результат в систему. Замечания и подтверждения уходят обратно — в задание смены или в карточку изделия, а не остаются в чате агента.

Важно, что агент работает не вместо КОМПАС-3D и не вместо MES: он стоит между ними и закрывает ровно тот участок, где сейчас перекладывают файлы руками. Если процесс уже описан в «1С:MES», часть шагов можно делать там — но сверку конструкторской документации с заданием всё равно нужно кому-то поручить, и это не работа мастера.

Какие риски это снимает

Эффект здесь считается не в сэкономленных минутах, а в событиях, которые не произошли. Начнём с них, деньги и часы — ниже.

Смена стоит, пока ищут версию

Сценарий: в цех ушёл комплект, а через день вышло извещение об изменении. Мастер узнаёт об этом от конструктора по телефону или не узнаёт вовсе. Часть деталей уже сделана, часть — в работе. Линия стоит, люди ждут решения, а решение принимается вручную и без полной картины: что именно затронуто изменением и что можно доделать. Агент ловит это в момент выпуска задания: помечает позиции, затронутые последней редакцией, и не даёт запустить партию по устаревшему чертежу.

Брак из-за прошлой редакции

Самая дорогая ошибка — не та, что видна на станке, а та, что видна на сборке: деталь сделана правильно, но по предыдущей версии. Допуск изменён, материал заменён, отверстие переставлено — и партия уходит в переделку целиком. При этом станочник формально ничего не нарушил: он делал по документу, который ему выдали. Агент сверяет редакцию перед запуском и после каждой смены, а не по факту рекламации.

Переделки дороже, чем простой

По оценке Siemens, стоимость часа простоя в автомобильной промышленности достигает 2,3 млн долларов, а в тяжёлой промышленности час простоя подорожал кратно по сравнению с 2019 годом. Для среднего завода порядок сумм другой, но структура та же: простой — это потерянный выпуск, а переделка — двойная работа плюс риск сорвать срок. Когда причина переделки — документация, платит не станок, а вся цепочка: материал, время, логистика, сдвиг сдачи.

Рекламация без доказательной базы

Если заказчик предъявляет претензию по качеству, у завода должно быть, что показать: по какой редакции делали, кто подтвердил изменение, когда предупредили. Когда эти сведения разбросаны по почте, общим дискам и памяти конструктора, спор идёт не о фактах, а о том, чья версия убедительнее. Журнал агента превращает этот спор в выписку: дата, позиция, редакция, решение, ответственный.

Всё держится на одном конструкторе

Пока сверка версий живёт в голове одного человека, его отпуск или переход в другой отдел становится риском для сдачи. Банк России в том же мониторинге отмечает, что обеспеченность кадрами остаётся недоукомплектованной у существенной части компаний: заменить ушедшего инженера быстро не получится. Агент фиксирует правила сверки в явном виде — они перестают быть личным знанием.

Незаметная потеря управляемости

Самое тихое последствие — когда никто не может ответить, сколько комплектов ушло в цех в прошлом месяце, сколько раз менялась редакция и что из этого дошло до смены. Без журнала руководитель производства узнаёт о проблеме за неделю до приёмки, а не в момент появления. Прозрачность здесь — не отчёт для отчёта, а возможность вмешаться, пока переделка ещё дешёвая. Смежный участок — сам станок: как устроен разбор простоев и предиктивное обслуживание, мы разбирали отдельно.

Сколько часов это возвращает

Часы — уже следствие. Сначала исчезают события, которые стоили денег, потом освобождается время инженеров и мастеров. Ниже типовой расчёт для завода, где через сверку проходит 120 документов в месяц: это один комплект в неделю на несколько изделий, без учёта мелких правок.

| Показатель | Вручную | С агентом | | Проверка комплектности и версии, минут на документ | 25 | 6 | | Документов в месяц | 120 | 120 | | Часов на сверку в месяц | 50 | 12 | | Стоимость инженерного часа, ₽ | 900 | 900 | | Деньги на сверку, ₽ в месяц | 45 000 | 10 800 | | Простои смен из-за документации, часов в месяц | 9 | 3 | | Потери от простоя, ₽ в месяц (2 500 ₽ за час линии) | 22 500 | 7 500 | | Итого, ₽ в месяц | 67 500 | 18 300 |

Итого экономия — около 49 200 ₽ в месяц на одной площадке. На двух площадках это порядка 98 400 ₽, на трёх — около 147 600 ₽ в месяц. Цифры в таблице — входные параметры модели, а не замер конкретного завода: стоимость инженерного часа и цена часа простоя у каждой компании свои, и подставлять нужно свои. Важнее другое: 50 часов сверки в месяц — это больше недели работы одного инженера, которая уходит на перекладывание документов, а не на конструкцию.

Что остаётся за человеком

Граница ответственности проходит по действиям, которые меняют конструкцию или обязательства:

• Изменение документации. Извещение об изменении выпускает и подписывает конструктор — агент только готовит проект и показывает, какие позиции затронуты.
• Замена материала и допусков. Решение принимает инженер, даже если агент нашёл более дешёвый аналог в спецификации.
• Запуск партии после расхождения. Если агент нашёл несоответствие, запуск подтверждает человек — мастер или технолог, с записью в журнале.
• Согласование с заказчиком. Любая коммуникация об отклонении от заказа остаётся за людьми.
• Оценка качества. Агент собирает данные и указывает на расхождения, но решение о годности детали принимает ОТК.

Агенту запрещено: править модель и чертежи, выпускать извещения, подписывать акты и закрывать заявки на изменение без человека. Это не техническое ограничение, а правило контура: система, которая сама меняет конструкторскую документацию, создаёт риск, который не окупается никакой экономией часов.

Как это выглядит на практике

В работе с производственными компаниями мы начинаем не с выбора модели, а с разбора участка. Для одного производства водных решений делали индивидуальную программу под задачи компании: на входе был контур проектирования и учёта, на выходе — понятная схема, где именно теряется время между готовым комплектом и сменой. Измеренного эффекта по этому проекту нет, и мы его не приписываем: рамка кейса — состав работ и логика контура, а не «до и после» в процентах.

Такая рамка важна, потому что она задаёт границы честно. Агент не «внедряется вообще»: он подключается к конкретным выгрузкам конкретной системы, читает конкретные документы и возвращает результат в конкретное место. Если на заводе нет дисциплины версий и спецификация живёт в Excel параллельно с системой — та же проблема, что в разборе архива проектной документации, —, сначала придётся навести порядок в данных — иначе агент будет аккуратно сверять мусор с мусором.

Как внедрить поэтапно

1. Выбрать одно изделие и одну смену. Не завод целиком: один серийный заказ, где есть и модель, и спецификация, и повторяющиеся смены.
2. Описать маршрут комплекта. Зафиксировать, как документы сейчас попадают в цех: кто выгружает, куда, кто получает, где сверяет.
3. Собрать базу для сверки. Выгрузки из КОМПАС-3D, структура изделия из ЛОЦМАН:PLM, задание смены из MES. Проверить, что версии в них сопоставимы по идентификаторам.
4. Задать правила. Что считается расхождением, какие позиции блокируют запуск, кто получает сигнал и в какой срок отвечает.
5. Запустить агента в режиме подсказок. Первые две-три недели он ничего не блокирует: только показывает расхождения рядом с заданием, а решения принимают люди.
6. Закрепить результат. Когда список расхождений стабилизировался, включить блокировку по критичным позициям и добавить шаг в регламент подготовки производства.

Как выбирать задачу и чем мерить эффект, мы разбирали в материале «Внедрение ИИ в бизнес: как выбрать задачу и измерить эффект». Первый пилот обычно занимает от трёх до шести недель — в зависимости от того, насколько чистые данные в системе и сколько согласований нужно пройти. Дальше контур расширяется на другие изделия и площадки: правила сверки уже описаны, и переносить их дешевле, чем начинать заново.

Что в итоге

КОМПАС-3D остаётся тем, чем он и должен быть, — средой проектирования, где живёт инженерная фактура изделия. Проблема не в системе, а в участке между готовым комплектом и рабочим местом в цехе: там документы перекладывают руками, версии сверяют глазами, а ошибка всплывает на сборке. ИИ-агент закрывает именно этот участок: сверяет состав, редакции и задание смены, находит расхождения до запуска партии и пишет журнал, по которому потом можно разобрать любой спор.

Сначала это снимает риски — простой смены, брак по прошлой редакции, переделку, рекламацию без доказательств, зависимость от одного человека. Деньги и часы приходят следом: в типовом расчёте около 49 200 ₽ в месяц на одной площадке, а на трёх — порядка 147 600 ₽. И главное: решение о конструкции, допусках и запуске остаётся за инженером. Агент ускоряет сверку, но не берёт на себя ответственность за изделие.

Источники

• Данные о стоимости простоев: Siemens, The True Cost of Downtime 2024 — 11% выручки и 1,4 трлн долларов потерь у 500 крупнейших компаний, 253 млн долларов в год на средний крупный завод, 2,3 млн долларов за час простоя в автопроме.
• Краткое изложение методики и отраслевых оценок отчёта: Automation.com, The True Costs of Downtime 2024.
• Российская статистика загрузки мощностей и обеспеченности кадрами: Банк России, Мониторинг предприятий, сентябрь 2026 года — загрузка производственных мощностей 76,9% во II квартале 2026 года против 77,6% в I квартале.
• Данные о распространённости системы: АСКОН, о компании — 17 500 предприятий-пользователей решений АСКОН.
